起源の場所: | 中国 |
ブランド名: | AEO |
証明: | CE, FCC |
最小注文数量: | 1組 |
---|---|
価格: | negotiation |
パッケージの詳細: | パッケージおよびカートン |
受渡し時間: | 5-8仕事日 |
支払条件: | T/T |
供給の能力: | 10000組/月 |
波長: | 1310nm/1550nm | 出力電力: | -8~3dBm |
---|---|---|---|
感受性の受け入れ: | -30dBm | インターフェイス: | FC/ST/SC/LC |
帯域幅: | 8MHZ | コンパチブル・システム: | NTSC/PAL/SECAM |
インピーダンス/電圧: | BNC 75Ω (不均衡な)/2.0Vp-p | 実用温度: | -35℃~+75℃ |
保管温度: | -45℃~+85℃ | 湿気: | 不凝縮0~95% |
ハイライト: | 多重モードの光学ビデオ送信機および受信機,単モード光学ビデオ送信機および受信機,20KMのビデオ光学コンバーター |

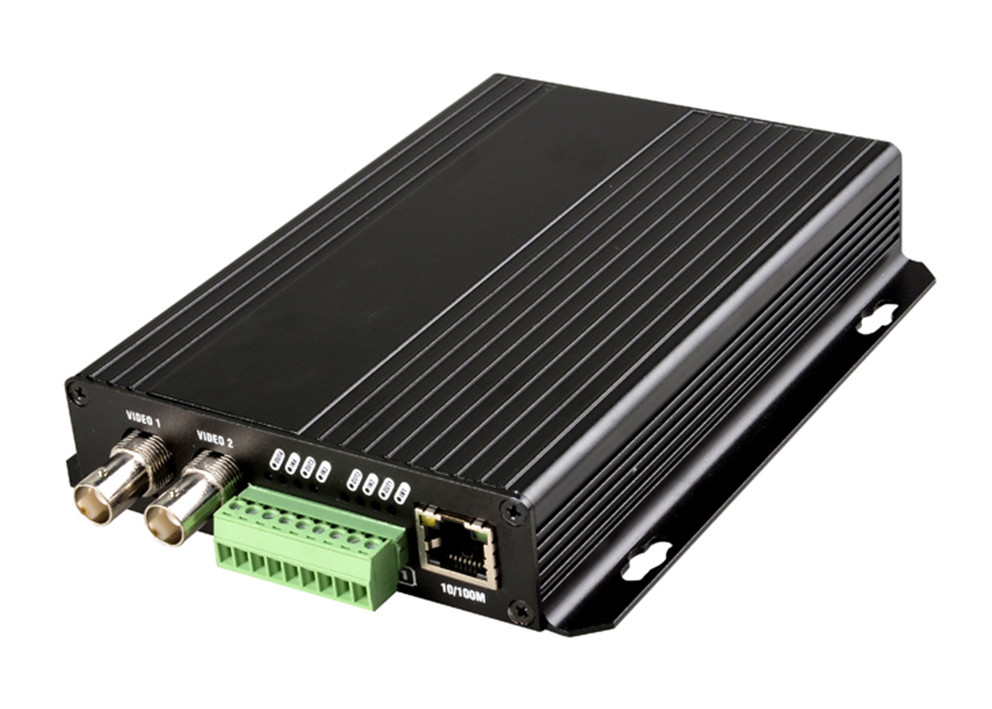

2chアナログのカメラのためのビデオ デジタル繊維のコンバーター20kmの単一モード単一繊維
技術的な変数
光学 | |
波長 | 1310nm/1550nm |
出力電力 | -8~3dBm |
視覚繊維 |
単一モード(9/125um) 20Kmに80Km 多重モードの(50/125um) 1Km、(62.5/125um) 500m |
感受性の受け入れ | -30dBm |
インターフェイス | FC/ST/SC/LC |
ビデオ | |
帯域幅 | 8MHZ |
コンパチブル・システム | NTSC/PAL/SECAM |
インピーダンス/電圧 | BNC 75Ω (不均衡な)/2.0Vp-p |
差動利得 | <> |
微分位相 | <> |
S/Nの比率 | >60dB (重みづけ) (8ビット) |
インターフェイス | BNC |
データ | |
データ議定書 | RS232、RS422、RS485、マンチェスターの二相データ |
帯域幅 | 0~300kbps |
誤り率 | 10-9 |
インターフェイス | フェニックス ターミナル |
音声 | |
インピーダンス/電圧 | 600ohm (不均衡な)/2.0Vp-p |
周波数応答 | 10~20kHz |
総高調波ひずみ | <0> |
微分位相 | <> |
S/Nの比率 | >95dB (重みづけ) |
インターフェイス | フェニックス ターミナル |
サンプル率 | 48k Hz |
決断 | 16ビット |
接触の閉鎖 | |
信号入力 | 警報、二進入力、サポートTTL、RS-232/422/485または受動のスイッチ・ボタン |
信号の出力 | 任意警報、二進出力、サポートTTL、RS-232/422/485またはリレー出力 |
インターフェイス | フェニックス ターミナル |
電話 | |
音声帯域幅 | 8KHz |
仕事モード | 2地点間ホット ライン、プログラム制御スイッチ/延長モード |
ゆがみ | <1> |
S/Nの比率 | >95dB |
インターフェイス | RJ11かRJ45 |
イーサネット | |
仕事モード | 双方向通信/半二重、autosensing |
ネットワークの速度 | autosensing 10/100Mbps |
インターフェイス | RJ45 |
シャーシおよびカード | |
量をシャーシ スロット | 18のスロット |
両立性(カードと) | 1~4chカード(18pcs);8chカード(9pcs) |
柔軟性 | サポートは異なった構成の取付けを混合した |
カード |
4ch PCB (153x100x10mm)または8ch PCBのサイズ(153x100x25mm) 大型を要求する構成はこのシステムと使用することができない |
電気。環境。機械 | |
作動の電圧 | 独立:220VACへの5V/12VDCの棚:二重220V/-48V AC、カード:シャーシによって動力を与えられる |
実用温度 | -35℃~+75℃ |
保管温度 | -45℃~+85℃ |
湿気 | 不凝縮0~95% |
大きさと重さ | 独立およびカード:異なった構成、シャーシによって決まる:19" 3U |
概観
光学ビデオ送信機および受信機は500メートルの同軸限界を拡張し、80kmに接続されるCCTV信号を光ファイバーケーブルで最高に得るように設計されている。また繊維のコンバーターとして、媒体のコンバーター参照されて、光学ビデオ コンバーター、光学ビデオ送信機および受信機は最低の妨害の可逆圧縮伝達を可能にする高度の光学トランスミッション技術のビデオ、音声、データ、電話、接触の閉鎖、イーサネット、等のハイ ファイCCTV信号を送受信する組のCCTVの伝動装置である。そしてプラグ アンド プレイ設計は簡単な取付けを可能にする。
製品の機能
の強い金属の包装
の低いオプティカル リンク損失–最高30dB
EMI、RFIおよびグラウンド ループのない
WDMを用いる1つの繊維ののBiディディミアム伝達
の8BITの高い定量化のレベル
スイッチ電源とのの熱いプラグ アンド プレイ
独立および19"で利用できる3U棚システム
シリーズ項目
1chビデオTx + 1ch RS485データRx + 1ch 10/100Mのイーサネット+ 1台の電話。 |
1chビデオTx + 2ch RS485データRx + 2ch可聴周波Tx + 1ch 10/100Mのイーサネット |
1chビデオTx + 2ch RS485データRx + 2ch可聴周波Tx + 1ch接触の閉鎖Tx |
2ch電話+ 1ch 10/100Mのイーサネット |
2chビデオTx + 1ch RS485データRx + 1ch 10/100Mのイーサネット+ 1台の電話。 |
2chビデオTx + 2ch RS485データRx + 2ch可聴周波Tx + 1ch 10/100Mのイーサネット |
4ch 10/100Mのイーサネット |
4ch Telephone+ 2ch RS485データRx |
4chビデオTx + 1ch RS485データRx + 4ch 10/100Mのイーサネット |
4chビデオTx + 1ch RS485データRx + 4ch電話 |
4chビデオTx + 12ch RS485データRx |
2ch RS485データRx + 8ch電話 |
20ch RS485データRx |
1ch Biディディミアムのビデオ+ 1ch BiディディミアムRS485データ+ 1ch Biディディミアムの音声+ 1ch Biディディミアムの接触の閉鎖 |
4ch Biディディミアムの音声+ 2ch BiディディミアムRS485データ+ 1ch 10/100Mのイーサネット |
1chビデオTx + 2ch BiディディミアムRS485データ+ 3ch音声Tx + 1ch Biディディミアムの接触の閉鎖 |
4chビデオTx + 2ch RS485データRx + 2ch可聴周波Tx + 1ch 10/100Mのイーサネット+ 1ch電話+ 2ch接触の閉鎖Tx |
V | ビデオ |
音声 | |
D | データ |
K | 警報(入力/出力の接触の閉鎖) |
P | 電話 |
E | イーサネット |
M、W | M多モード、W単一モード |
S、U | S-1310nm、U-1550nm |
T、R | T -送信機、R受信機 |
FC、ST、SC、LC | 繊維のコネクターのタイプ |
↑、↓、↑↓ | ↑ -先に(TXからRXへの)、↓ -逆(RXからTXへの)、二方向↑↓- |
1,2,3、… | 信号量の必須チャネルに先んじるディジット |
05、20、40… | 繊維のコネクター働く間隔の隣のディジット |
プロダクト映像
包装及び出荷
●私達のパッケージすべては国際規格のパッケージである
●私達は私達のプロダクトをとすぐ確認された順序渡す
