繊維光学のコンバーターの単一モード1310nmへのRS232繊維の変復調装置のビデオ

RS232繊維の変復調装置の単一モード1310nm

1. 記述

この装置は非同期RS-232通信用インタフェース繊維の変復調装置を支えるFPGAのBaのSEDである。装置はホスト（ホスト）または分散データ収集 システム（SCADA）コントローラーへまさに高性能の価格の比率とのリモート ターミナルの単位（RTU）に接続の最もよい選択である。通常のマルチモード・ファイバの有効なコミュニケーションを使用して間隔は4KMまで間、通常の単モード繊維有効なコミュニケーション間隔を使用してまで40KM以上。シリアル ポート コミュニケーション率は921.6KBPSまである。伝達媒体として繊維の結果として電光サージのような不利な環境の下で完全に通信機器への脅威を避けることができ、銅を使用すること電磁妨害雑音同時に元の電光サージの防御装置の投資を救う。

2. 機能および特徴

◆自己-版権ICに基づく
◆自動的にシリアル ポート信号のボード・レートを検出する機能を持ちなさい

◆自動的にテストはマット装置の理由装置が電源遮断にであるか、またはE1がライン壊れていることである。

そしてLEDで示しなさい

◆シリアル ポート インターフェイス電光保護はIEC61000-4-5 （8/20μS） DM （差動モード）に達した:6KV

インピーダンス（2オーム） CM （共通モード）:6KVインピーダンス（2オーム）標準

◆サポートSNMPのネットワーク管理
◆連続チャネルは適応可能なシリアル データの300-921.6Kbpsボード・レートを非同期的に送信できる

3. 技術的な変数

u繊維

マルチモード・ファイバ

50/125um 62.5/125um

最高の伝送距離:5Kmの@ 62.5/125um単一モード繊維の減少（3dbm/km）の波長:820nm

送信力:-12dBm （分） ~-9dBm （最高）

受信機の感受性:-28dBm （分）

リンク予算:16dBm

単モード繊維

8/125um 9/125um

最高の伝送距離:40Km

伝送距離:40Kmの@ 9/125um単一モード繊維の減少（0.35dbm/km）

波長:1310nm

送信力:-9dBm （分） ~-8dBm （最高）

受信機の感受性:-27dBm （分）

リンク予算:18dBm

uのシリアル・インタフェース

標準

EIA/TIA-232 RS-232 （ITU-T V.28）

シリアル・インタフェース

RS-232:RXD TXDの信号用接地

u力

電源:AC180V | 260V;DC – 48V;DC +24V

パワー消費量:≤10W

u次元

プロダクト サイズ:95X94X31mm （WXDXH）

部分の重量:0.25KG

uの労働環境

働く温度:-10°C | 50°C
働く湿気:5%~ 95% （凝縮無し）

保管温度:-40°C | 80°C
貯蔵の湿気:5%~ 95% （凝縮無し）

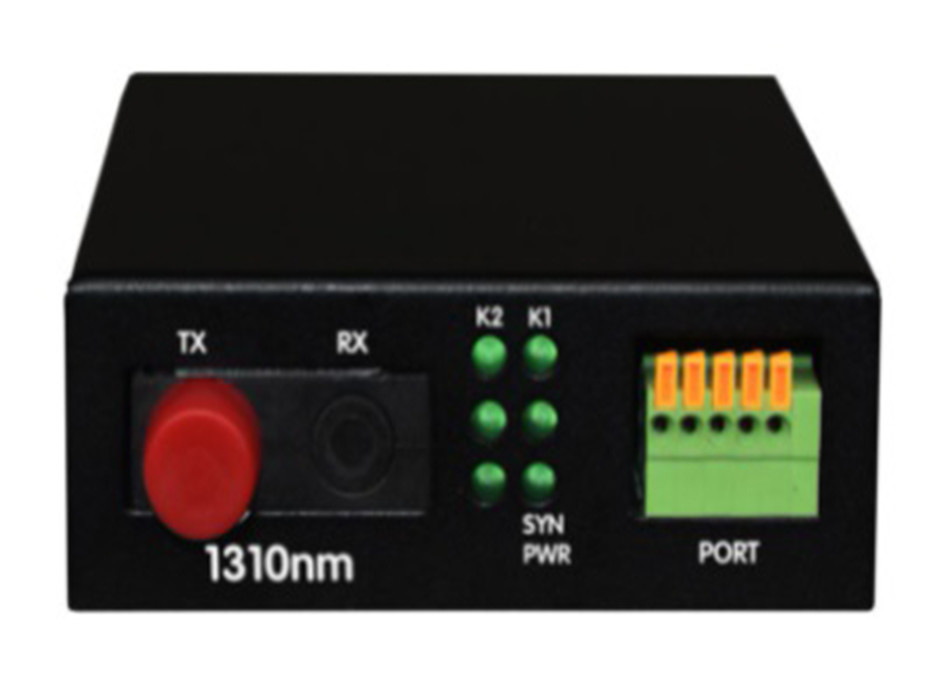

プロダクト映像
